Flachdach
Das Umkehrdach zählt heute zu den etablierten Flachdachkonstruktionen im Neubau und in der Sanierung. Sein wesentliches Merkmal unterscheidet es von herkömmlichen Warmdachkonstruktionen: Die Wärmedämmung liegt oberhalb der Feuchtigkeitsabdichtung. Möglich wurde dieses Konstruktionsprinzip erst durch die Entwicklung von wasserfesten Dämmstoffen wie Austrotherm XPS.
Durch diese Anordnung übernimmt jede Schicht genau die Funktion, für die sie vorgesehen ist. Die Feuchtigkeitsabdichtung schützt die Konstruktion vor eindringendem Wasser, während die XPS-Dämmung darüber liegt und zusätzlichen Schutz vor äußeren Einwirkungen bietet. Das Ergebnis ist ein Dachaufbau, der sich seit Jahrzehnten in unterschiedlichsten Anwendungen bewährt hat.
Die Dauerhaftigkeit eines Flachdachs hängt wesentlich vom Zusammenspiel der einzelnen Schichten ab. Besonders wichtig ist dabei die Feuchtigkeitsabdichtung, da sie die tragende Konstruktion dauerhaft vor Niederschlag und Feuchtigkeit schützt.
Beim Umkehrdach wird die Abdichtung durch die darüberliegenden Austrotherm XPS-Dämmplatten vor starken Temperaturschwankungen geschützt. Im Vergleich zu konventionellen Warmdächern ist die Abdichtung dadurch deutlich geringeren thermischen Belastungen ausgesetzt. Zudem wird sie bereits während der Bauphase vor mechanischen Beschädigungen geschützt, da sie nicht die oberste Schicht des Dachaufbaus bildet.
Dieses Konstruktionsprinzip hat sich über viele Jahre bewährt und entspricht den anerkannten Regeln der Technik. Deshalb wird das Umkehrdach heute bei zahlreichen Flachdachlösungen eingesetzt, vom Industriebau bis zum Wohngebäude.
Ein weiterer Vorteil des Umkehrdachs liegt in seinem klaren Schichtenaufbau. Tragkonstruktion, Feuchtigkeitsabdichtung und Wärmedämmung sind funktional voneinander getrennt und übernehmen jeweils eine eindeutige Aufgabe.
Bei vielen Konstruktionen kann auf zusätzliche Schichten wie Dampfbremse oder Dampfdruckausgleichsschicht verzichtet werden. Dadurch entsteht ein übersichtlicher Dachaufbau mit wenigen Komponenten, was Planung und Ausführung erleichtert.
Die langjährigen Erfahrungen mit Umkehrdächern zeigen, dass die Konstruktion sowohl durch ihre Dauerhaftigkeit als auch durch ihren vergleichsweise einfachen Aufbau überzeugt.
Austrotherm XPS-Dämmplatten verfügen über eine hohe Druckfestigkeit, eine geringe Wasseraufnahme und sehr gute Wärmedämmeigenschaften. Mit einem Bemessungswert der Wärmeleitfähigkeit von beispielsweise λD = 0,035 W/mK können die Anforderungen an die Wärmedämmung bereits mit vergleichsweise geringen Dämmstoffdicken erreicht werden.
Die Wärmedämmung reduziert Wärmeverluste über das Dach und kann dazu beitragen, den Energiebedarf eines Gebäudes für Heizung und Kühlung zu senken. Die tatsächliche Energieeinsparung hängt dabei von verschiedenen Faktoren ab, insbesondere vom Gebäude, der Nutzung und dem jeweiligen Energiekonzept.
Ein zusätzlicher Vorteil des Umkehrdachprinzips zeigt sich am Ende der Nutzungsdauer eines Gebäudes. Da die XPS-Dämmplatten häufig lose verlegt und nicht dauerhaft mit anderen Baustoffen verbunden sind, können sie beim Rückbau in vielen Fällen getrennt entnommen werden.
Sind die Dämmplatten unbeschädigt und erfüllen weiterhin die erforderlichen technischen Anforderungen, ist eine Wiederverwendung möglich. Die geschlossenzellige Struktur von XPS sorgt dafür, dass wesentliche Produkteigenschaften wie Druckfestigkeit, Wärmedämmleistung und Feuchtigkeitsbeständigkeit auch nach langen Nutzungszeiträumen erhalten bleiben können.
Dadurch bietet das Umkehrdach nicht nur Vorteile während der Nutzungsphase, sondern schafft auch gute Voraussetzungen für die weitere Nutzung der verbauten Dämmstoffe.
Das Duodach ist eine Sonderform des Flachdaches und stellt eine Kombination vom konventionellen Warmdach und Umkehrdach dar. Hier ist die Warmdach-Dämmung unterhalb der Feuchtigkeitsabdichtung und zusätzlich, um die Abdichtung vor Hitze und mechanischen Beschädigungen zu schützen, eine Austrotherm XPS Dämmschicht angebracht.
Besonders bei älteren Dächern, die zwar noch dicht sind, aber deren Wärmeschutz aus heutiger Sicht unzureichend ist, wird das intelligente Duodach angewendet. Außerdem ist es eine einfache und wirksame Sanierungsmöglichkeit, wenn die ursprüngliche Dachkonstruktion schadhaft geworden ist – bzw. eine Ertüchtigung zur Erfüllung von gesetzlichen Anforderungen.
as Duodach bietet höchste Sicherheit, da die Feuchtigkeitsabdichtung unter den Austrotherm XPS-Dämmplatten liegt. Das Ergebnis: Das Duodach hält meist doppelt so lange wie das konventionelle Warmdach, ganz ohne Sanierungsmaßnahmen. Somit zeichnet es sich durch ein besonders gutes Preis-/Leistungsverhältnis aus.

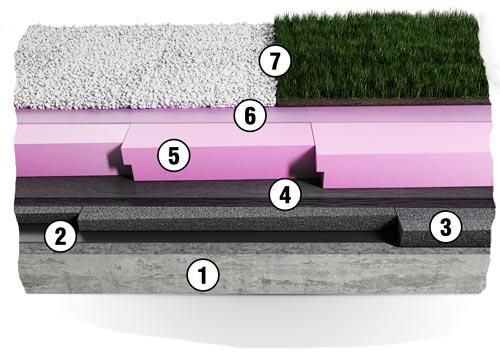

1. Rohdecke
2. Dampfbremse und
Dampfdruckausgleichsschicht
3. Warmdachdämmung
4. Dachabdichtung
5. Austrotherm XPS TOP 30 SF /
Austrotherm TOP 30 TB SF
Austrotherm XPS PLUS 30 SF
Austrotherm XPS TOP 50 SF /
Austrotherm TOP 50 TB SF
Austrotherm XPS TOP 70 SF /
Austrotherm TOP 70 TB SF
6. Austrotherm Umkehrdachvlies WA
7. Kiesschicht / Begrünung
Die einfachste Ausführungsform des Flachdaches nach dem Umkehrdach-Prinzip ist jene des bekiesten Umkehrdaches. Eine Begehung des Daches ist nur zwecks Kontrolle oder Instandhaltung vorgesehen. Über den wetterfesten XPS-Dämmplatten von Austrotherm (frostsicher, weitgehend wasserunempfindlich) wird ein Filtervlies und eine Bekiesung aufgebracht.
1 Kiesschicht (16/32)
2 Austrotherm Umkehrdachvlies WA
3 Austrotherm XPS TOP 30 SF
Austrotherm XPS TOP 30 TB SF
Austrotherm XPS Premium 30 SF
4 Dachabdichtung
5 Rohdecke (im Gefälle)
Nicht nur über den Dächern, sondern auch oberhalb von Kellern, Erkern etc. kommt diese beliebte Art des Umkehrdaches zur Anwendung. Die begehbaren Platten können entweder in einer Bettungsschicht aus Kies, auf Plattenlager oder gleich auf XPS Streifen gelagert bzw. verlegt werden. Je nach Gestaltung sind beliebige Terrassenplatten einsetzbar.

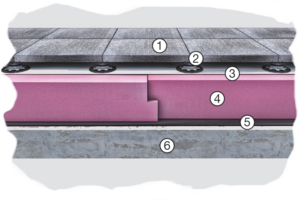

Stelzlager
1 Terrassenplatten
2 Stelzlager
3 Austrotherm Umkehrdachvlies WA
4 Austrotherm XPS TOP 30 SF
Austrotherm XPS TOP 30 TB SF
Austrotherm XPS TOP 50 SF
Austrotherm XPS TOP 70 SF
Austrotherm XPS Premium 30 SF
5 Dachabdichtung
6 Rohdecke (im Gefälle)

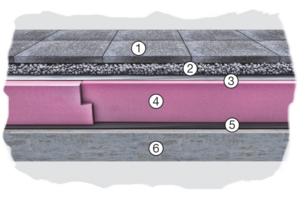

Bettungsschicht
1 Terrassenplatten
2 Bettungsschicht (Kies 2/8, ? 4 cm)
3 Austrotherm Umkehrdachvlies WA
4 Austrotherm XPS TOP 30 SF
Austrotherm XPS TOP 30 TB SF
Austrotherm XPS TOP 50 SF
Austrotherm XPS TOP 70 SF
Austrotherm XPS Premium 30 SF
5 Dachabdichtung
6 Rohdecke (im Gefälle)

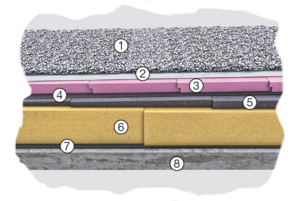

Diese hochbelastbare Ausführung des Umkehrdaches kommt überall dort zur Anwendung, wo für Fahrzeuge eine Fahrbahn bzw. Parkplätze erforderlich sind. Hier empfiehlt es sich, die besonders druckfesten Platten - beispielsweise Austrotherm TOP 50-Dämmplatten - zu verwenden. Der Fahrbahnbelag kann aus Pflastersteinen, bewehrten Ortbetonplatten oder aus Fertigbetonplatten bestehen.
1 Fahrbelag z. B. Stahlbeton
2 Trennvlies
3 Dränagekies
4 Austrotherm Umkehrdachvlies WA
5 Austrotherm XPS TOP 50 SF
Austrotherm XPS TOP 70 SF
6 Dachabdichtung
7 Rohdecke (im Gefälle)
Begrünte Dächer liegen im Trend! Sie stillen die Sehnsucht des Menschen nach naturnahem Lebensraum und einem Stück "mehr Lebensqualität". Nicht nur im urbanen Bereich bei verdichteter Bauweise sondern auch im Bereich des kommunalen und industriellen Bauwesens kann durch begrünte Dächer neuer Lebensraum für Pflanzen geschaffen werden.
Pflanzen produzieren Sauerstoff, regulieren die Luftfeuchtigkeit, reinigen die Luft und schaffen ein günstiges Mikroklima. Gründächer haben einen hohen ökologischen Wert. Moderne Flachdachkonstruktionen wie das Umkehrdach mit XPS-Dämmstoffen sind dafür eine sichere Basis. Für den Menschen bedeutet dies in der Praxis sowohl eine physische als auch eine psychische Verbesserung der Lebensqualität.
Umkehrdach mit extensiver Begrünung
Extensivbegrünungen sind Vegetationsformen, die sich weitgehend selbst erhalten, weiterentwickeln und im Aussehen verändern. Sie werden weder bewässert noch geschnitten. Extensivbegrünungen sind auch aus statischen Gründen günstig. Eine Begehung ist nur für Wartungsarbeiten vorgesehen.
Umkehrdach mit intensiver Begrünung
Intensivbegrünungen umfassen Rasenflächen, Stauden und Gehölze. Sie sind in der Nutzungs- und Gestaltungsvielfalt bodengebundenen Freiräumen ähnlich. Die verwendeten Pflanzen müssen bewässert und gepflegt werden. Eine Dränageschicht, beispielsweise aus Filterkies, ist erforderlich. Eine Begehbarkeit ist möglich.

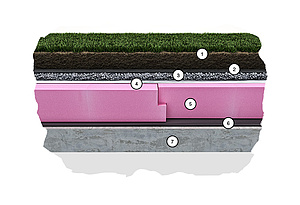

1 Vegetationsschicht
2 Trennvlies
3 Dränageschicht (Kies 2/8 bis 16/32)
4 Austrotherm Umkehrdachvlies WA
5 Austrotherm XPS TOP 30 SF
Austrotherm XPS TOP 30 TB SF
Austrotherm XPS TOP 50 SF
Austrotherm XPS TOP 70 SF
Austrotherm XPS Premium 30 SF
6 Dachabdichtung (wurzelfest)
7 Rohdecke (im Gefälle)
